ماشین آلات واحد های پنبه پاک کنی

ماشین آلات واحد های پنبه پاک کنی

مکنده

سپراتور

خشک کن

کلینر(حلاجی)

قوزه شکن

برگ گیر

توزیع کننده(کاموایر)

جینها

لن ت کلینر

کنداسور

پرس

لنتر گیر

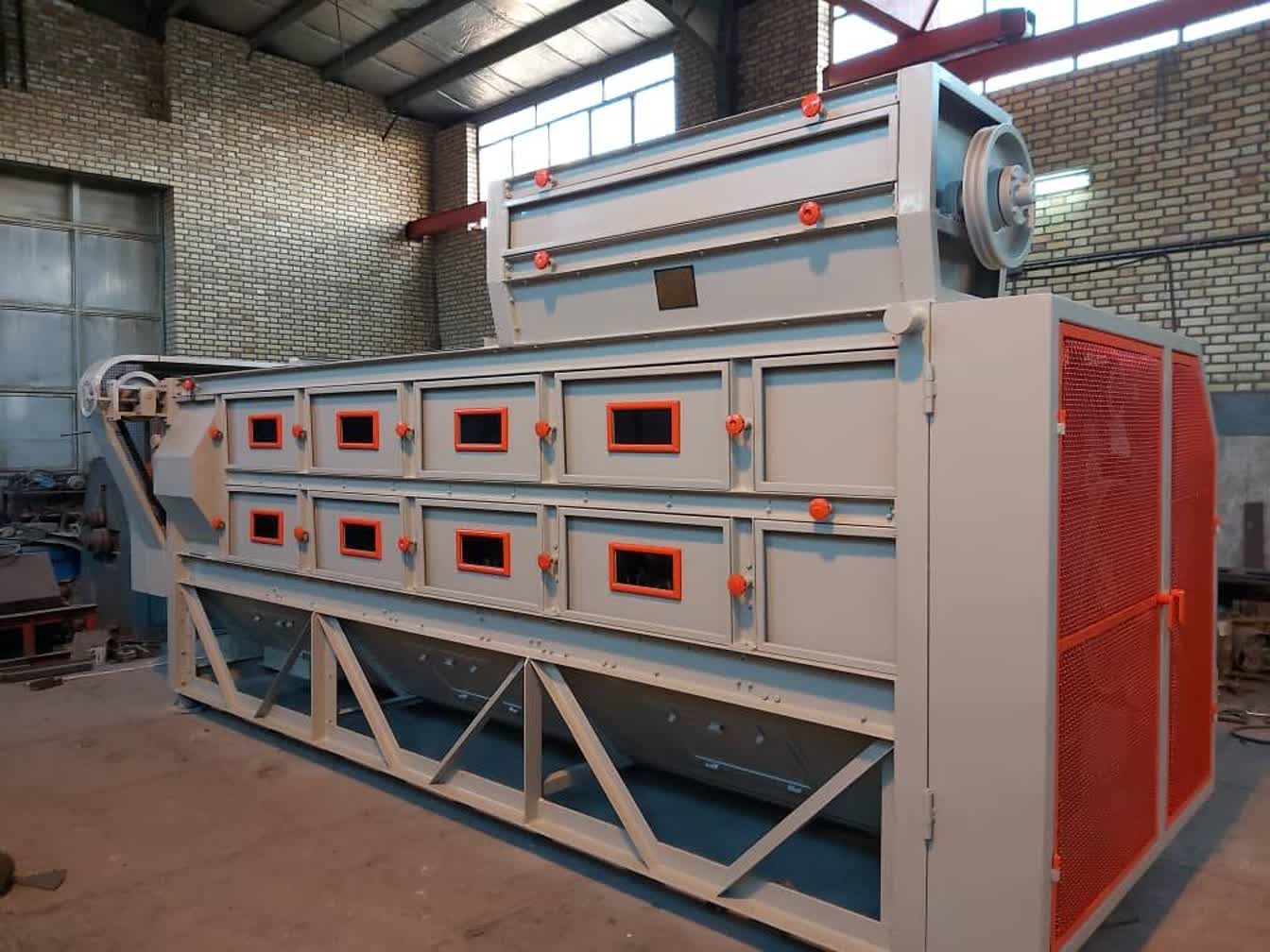

دستگاه قوزه شکن

وظیفه دستگاه قوزه شکن جداکردن پوست ومواد زاید از وش پوسته دار یا قوزه بومی می باشد

طول مفید دستگاه 416سانتیمتر ودارای 7محور می باشد قطر سیلندر اره دستگاه 80سانتیمتر که تعداد1104قطعه اره روی آن نصب می شود

سیلندر اره قوزه شکن که لایه وسط بین دو ورق چوب 2سانتیمتری قرار رفته برای استحکام بهتر سیلندر و اره که درحین کار به سیلندر آسیبی نرسد

دربعضی مناطق که جمع آوری قوزه مرسوم است باید کارخانجات تصفیه پنبه مجهز به دستگاه قوزه شکن باشند تا وش را ازداخل قوزه خارج ساخته وسپس تصفیه نمایند ساختمان این دستگاه عبارت از یک بدنه آهنی است باشاسی محکم که درداخل ووسط آن یک سیلندر اره قرار دارد. دریک طرف سیلندر اره استوانه خوراک دهنده وغلطک خاردار وجود دارد ودرطرف دیگر آن یک استوانه برس نصب شده است قوزه ها یا وش پوسته دار بوسیله استوانه خوراک دهنده مابین استوانه خاردار استوانه اره قرار گرفته، وش آن توسط دندانه های اره گرفته شده وپوست قوزه ها از لابلای خارها گذشته بوسیله نقاله خارج می شود. وش ها نیز بوسیله برس از دندانه آره جداشده واز دریچه ای به بیرون رانده می شود

دستگاه وش کش

دستگاه وش کش برای ایجاد مکش درکارخانجات پنبه پاک کنی مورد استفاده قرار می گیرد این دستگاه دارای محوری است که دریک طرف آن بسته به قدرت فن 6یا 8پره قرار دارد درداخل یک بدنه آهنی باسر عت زیاد حرکت می کند. درطرف دیگر محور چرخ انتقال دهنده نیرو قرار دارد که محور را به گردش در می آورد.

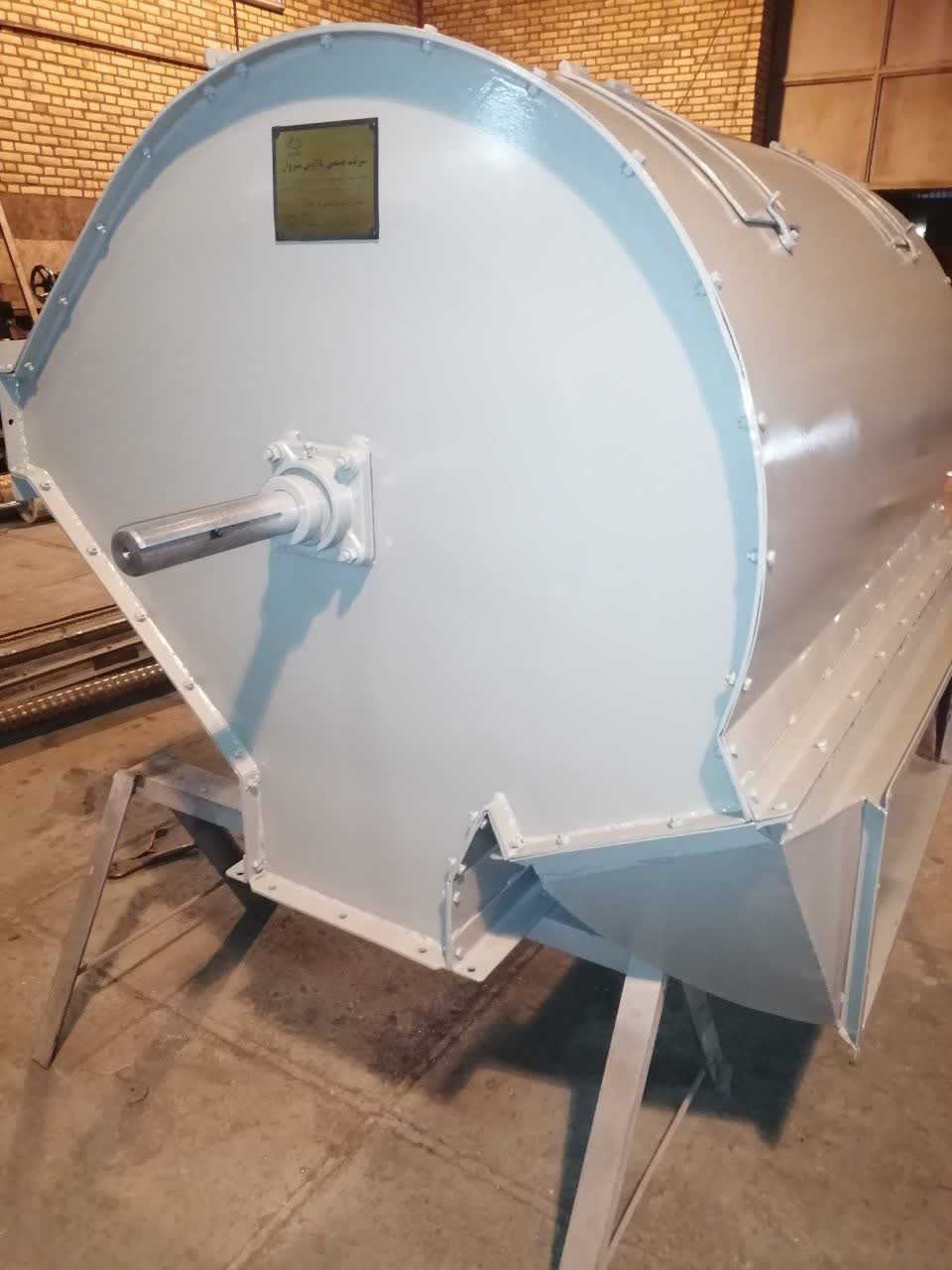

دستگاه سپراتور

سپراتور دستگاهی است که برای جداکردن وش از هوا بکار می رود ودر سر راه وش کش تلسکوپ قرار دارد این دستگاه علاوه بر جداکردن هوا از وش به تمیزی وگرفتن گرد وخاک آن نیز کمک می کند سپراتور تقریبا استوانه ای شکل بوده وفلزی است واز طرفی که به وش کش مربوط است دوجداره می باشد سپراتور دارای اندازه های وختلف بوده ودر هر کارخانه اندازه آن به قدرت وش کش، تعداد جینها وظرفیت هریک از آنها بستگی دارد سپراتور باید نسبت به هوا غیر قابل نفوذ باشد تا از قدرت مکش در لوله کاسته نگردد

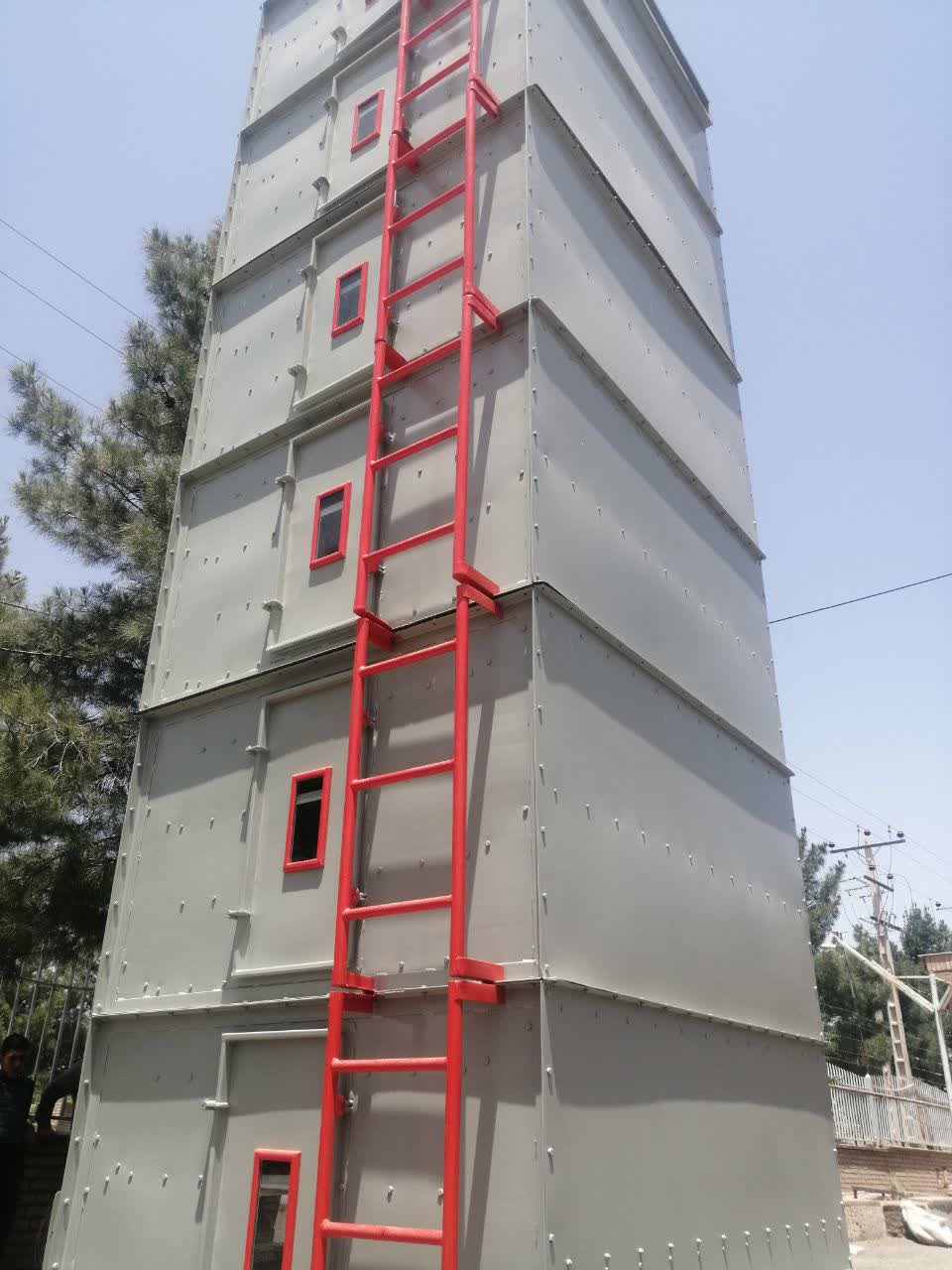

خشک کن برجی

بعد از آنکه وش از سپراتور خارج گردید چنانچه رطوبت آن بیش از حد معمول باشد آنرا از دستگاه خشک کن عبور می دهند این دستگاه از یک برج آهنی مکعب مستطیل به عرض 183سانتیمتر ارتفاع 6متر تشکیل شده واندازه های کوچکتری نیز دارد درداخل این برج صفحاتی فلزی فواصل مساوی از هم قرار دارند. وش از بالا بوسیله جریان هوای گرم وارد وپس از عبور از میان صفحات خشک شده، واز قسمت پایین خارج وبه کلینر می رود

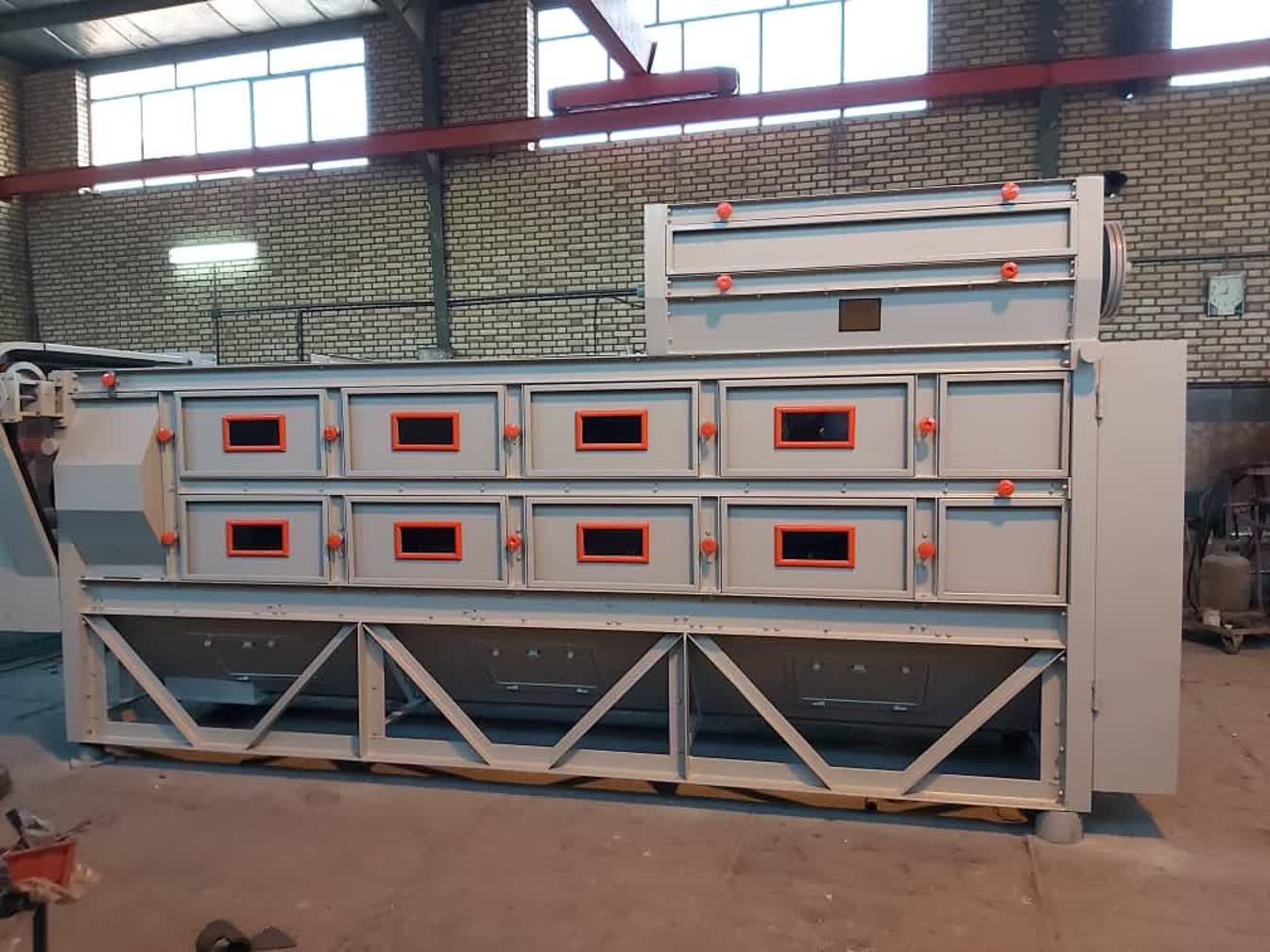

دستگاه کلینر ( حلاجی)

کلینر درتمیز نمودن وش بکار می رود ومواد خارجی شامل برگهای ریز وخاک را از پنبه جدا می کند ساختمان آن عبارت ار یک بدنه آهنی که داخل آن بسته به تعداد جینها وظرفیت کارخانه تعداد 6، 7 یا9 استوانه خار دار قرار دارد که حول محور خود دوران دارند. وش از بالای استوانه 2و3 وارد کلینر شده واز زیر استوانه های گردان حرکت کرده خاک وبرگ توسط توری که زیر استوانه ها قرار دارد به پایین هدایت می شوند ووش از جلو وارد دستگاه برگ گیر می شود

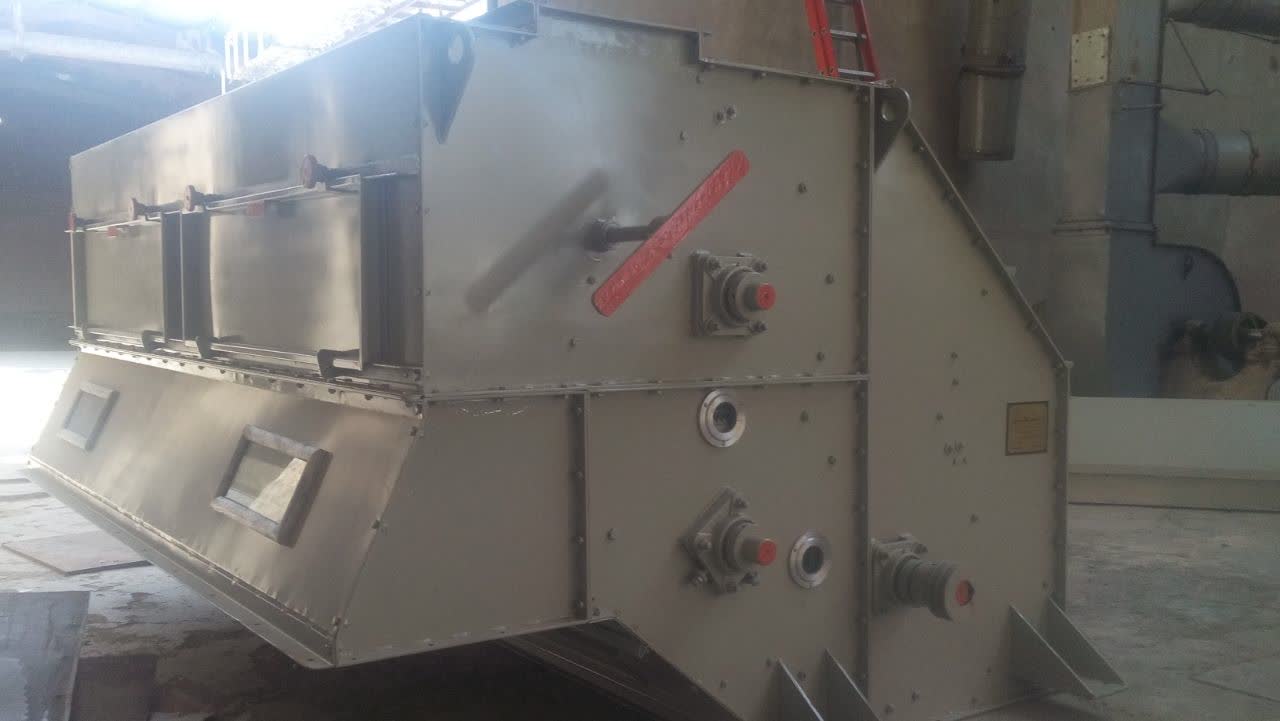

دستگاه برگ گیر

دستگاه برگ گیر برای جداکردن اضافات مربوط به شاخ وبرگ از حرکت پرتاب کننده سیلندرهای اره داری که سرعت زیادی دارند استفاده می کند وش به اولین استوانه اره دار که حرکت پرتابی دارد داده می شود وبا یک یا چند برس سیمی ثابت روی اره ها رانده می شود. مواد خارجی مقداری وش وارد سیلندر دوم شده وش تصفیه شده به مرحله بعدی وضایعات از پایین دستگاه خارج می شود
